电磁阀工作原理

文章出处:www.airdpc.com查看手机网址
扫一扫!电磁阀工作原理扫一扫!
人气:-发表时间:2015-12-29 10:40【

电磁阀过滤减压阀,气动阀门,气动执行机构组合成简单的气路系统,而电磁阀最大的用处是控制气动执行机构开关,最终达到控制阀门开关,现在随着不同应用场合,对具体的电磁阀要求也不同,可以添加其他附件达到要求,目前电磁阀有三个大类:直动式电磁阀,分布直动式电磁阀,先导式电磁阀

1.直动式电磁阀工作原理

直动式电磁阀实物图一般情况下,在排空或高低压同时存在的介质场合下,最适合使用直动式电磁阀,其工作原理是,当开始通电时,电磁线圈产生电磁力把动铁芯直接向上提起与定铁芯吸合在一起,这时阀门随即打开,相关介质立即通过,相反,当断电时,电磁力立即消失,,电磁线圈产生电磁力把动铁芯在弹簧的作用下直接向下压在定铁芯上,这时阀门随即关闭,相关介质立即断流。

直动式电磁阀工作原理图

2.分步直动式电磁阀工作原理

分步直动式电磁阀实物图分步直动式电磁阀是介于直动式电磁阀与先导式电磁阀技术原理相结合的电磁阀,当开始通电时,在没有压差时(入口与进口)电磁线圈产生电磁力的先导小阀和主阀关闭件逐一向上提起,阀门随即打开,当启动压差时,电磁线圈产生电磁力的先导小阀和主阀下腔的压力提高,上腔压力值降低,主阀门向上打开,当断电时,先导阀会在弹簧的作用力或者相关介质的压了下,移动关闭件,主阀门向下移动,阀门随即关闭!

分步直动式电磁阀工作原理图

3.先导式电磁阀工作原理

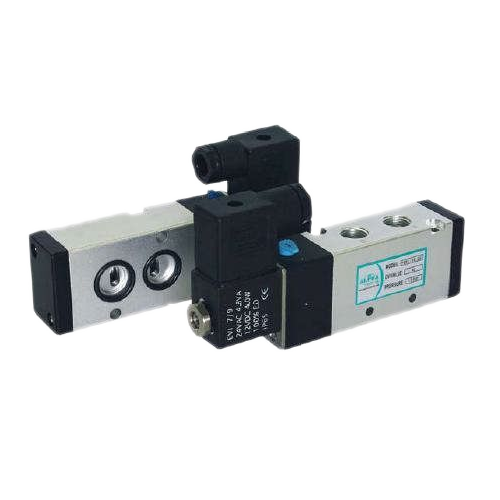

先导式电磁阀实物图先导式电磁阀主要是采用二次开阀结构,为了使主阀能够让相关介质顺利流通,在开始通电时,电磁线圈随即就会产生磁场,利用电磁力将动铁芯吸合,致使副阀开启,主阀芯开始向上运动,介质流通。相反,为了使主阀能够让相关介质断流,关闭电源开关,电磁线圈产生的磁场立即消失,动铁芯在弹簧力的作用下复位还原,使副阀关闭,与此同时介质经过平衡孔进入主阀芯使上腔的压力提升,利用压力之间的差值和弹簧的作用力下,让主阀芯进行关闭复位还原,介质断流,阀门关闭.

先导式电磁阀工作原理图
