DPC空气过滤器结构原理图及它的工作原理

文章出处:查看手机网址
扫一扫!DPC空气过滤器结构原理图及它的工作原理扫一扫!
人气:-发表时间:2017-10-13 11:00【

DPC压缩空气过滤器的主要性能指标有流量特性、分水效率和过滤精度。

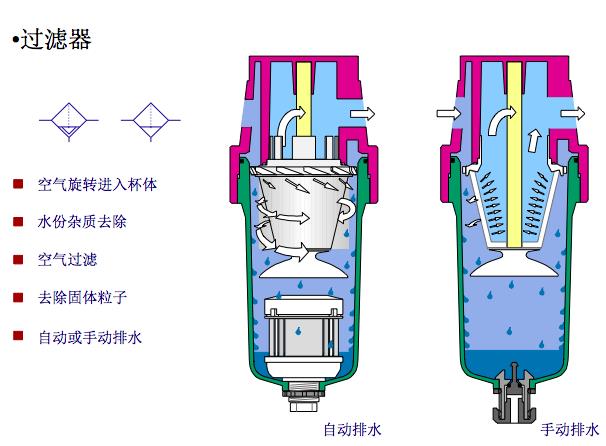

DPC压缩空气过滤器结构原理图如下所示。其工作原理为,压缩空气由输入口进入过滤器内部后,由于旋风叶片的导向,在内部产生强烈的旋转,在离心力的作用下,空气中混有的大颗粒固体杂质、液态水滴和油滴等被甩到过滤器壳体内表面上,在重力作用下沿壁面沉降到底部,由手动或自动排水器排出。气体通过滤芯5进一步清除其中的固态粒子,洁净的空气便从输出口输出。挡水板可防止气流的旋涡卷起沉积的污水,造成二次污染。

DPC空气过滤器结构图

DPC压缩空气过滤器分为主管道过滤器和支管道过滤器。主管道过滤器安装在贮气罐的出口,除去压缩空气中的油污、水和其它杂质,增加下游干燥效果及延长精密过滤器的寿命,防止设备故障。它没有标准过滤器的导流板,过滤面积大,装在内部的自动排水器能确保排出积聚的水。

DPC压缩空气过滤器的主要性能指标有流量特性、分水效率和过滤精度。

流量特性表示在额定流量下其进出口两端压力差与通过该元件中的标准流量之间的关系。它是衡量压缩空气过滤器阻力大小的标准,在满足过滤精度条件下,希望阻力越小越好。
