浮子式自动排水器工作原理

文章出处:www.airdpc.com查看手机网址
扫一扫!浮子式自动排水器工作原理扫一扫!
人气:-发表时间:2015-09-16 10:25【

自动排水器用于自动排除空气管道、储气罐、过滤器等处的积水。在带自动排水机构的分水过滤器中的各种内置自动排水机构,都可以构成独立的浮球式自动排水器。浮球式自动排水器根据其结构原理不同,一般有如下几种形式:浮子式、弹簧式、压差式和电动式。以下为您介绍浮球式自动排水器工作原理

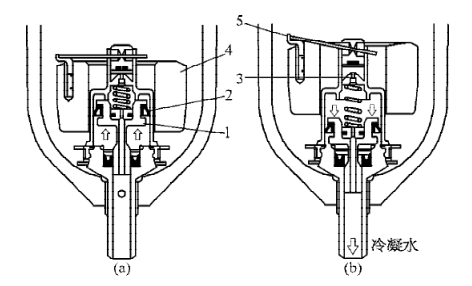

浮子式自动排水器结构原理图

(a)初始状态;(b)工作状态

1一活塞 2-Y形密封圈 3-截比阀口 4-浮子 5-档销

浮子式自动排水器结构原理图

浮子式自动排水器工作原理是当冷凝水积聚至一定水位时,由浮子的浮力启动排水机构进行自动排水,上图所示为其结构原理。

图(a)所示为浮球式自动排水器的初始状态,滤杯中的压缩空气把活塞顶起,活塞下端有Y形密封圈封住,关断排水通路。当积水上升到极限水位时,浮子上升推动挡销打开截止阀口,如图(b)所示。此时,压缩空气进入活塞上部,作用在活塞上的气压力与弹簧力的合力使活塞向下移动,打开排水通路,积水排出。积水排出后,浮子回复到原始位置,截止阀关闭,活塞上部的空气从中间小孔排入大气,活塞重新被压缩空气顶起,排水通道关闭。

自动排水过滤器

PA600双过滤自动排水过滤器

这种结构的浮球式自动排水器的排水量较小,适合安装在管道低处、拐角处及过滤器的底部。上海皇祥是台湾DPC气动元件生产厂家中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥气动科技有限公司(DPC),转载分享时,请保留出处,谢谢!http://www.airdpc.com/
