广锻冲床气动整合建议方案

文章出处:www.airdpc.com查看手机网址
扫一扫!广锻冲床气动整合建议方案扫一扫!
人气:-发表时间:2016-08-23 08:53【

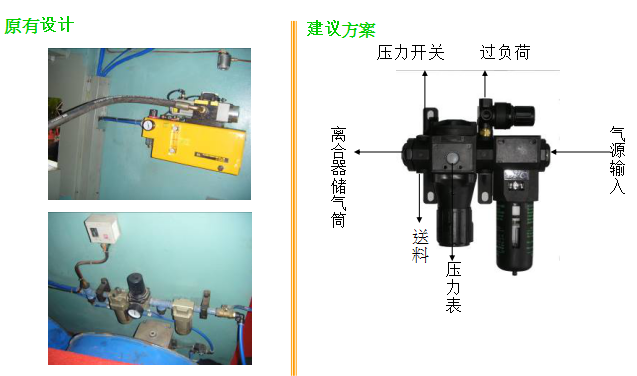

一、SSD110气动方案建议

气动方案建议

二、模组化组成技术说明

1.油水分离器(压缩空气过滤器

利用压缩空气过滤器进行除尘、除水和除油提供乾淨的空气源供后端使用

2.并联减压阀

使用两个并联减压阀,分别提供不同压力大小给离合器与平衡器缸使用,其中优点有以下3点:

a.省去中间的安装管路

b.可以个别调整压力不受彼此影响

c.统一出口让管路更美观

3.安装固定座

使用两个固定座,喷风装置、空气源、 超负荷、压力开关等输出,其中原因是以下2点。

a.可直接打孔安装在机台上而不需再銲接安装钢板

b.由DPC模组化搭配可省去安装的工时与降低漏气的现象,更不用再担心久用镀锌管所产生的铁屑流到后端产品上,影响品质,增加维修成本

4.小减压阀

提供3.5kg/cm2压力源给超负荷装置使用,其中原因:

a.超负荷装置仅需要稳定之气压源输入,其流量要求不大,因此可使用小减压阀并在模组化中使用,既美观又省化空间

b.小减压阀安装压力表的另一边可接压力开关,省外接管件

c.使用设定值4 kg/cm2不超过之产品,可避免客户不当的使用造成机台损失

5.油雾器

提供离合器不停油润滑

三、成本与技术的挑战

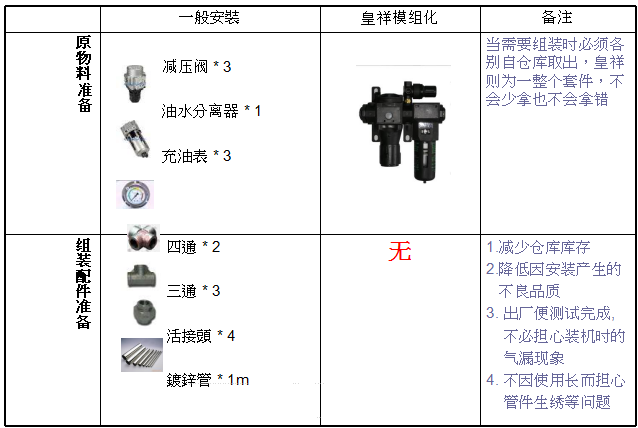

气源整合前后成本对比
