协易气源处理元件配置方案

文章出处:www.airdpc.com/查看手机网址
扫一扫!协易气源处理元件配置方案扫一扫!
人气:-发表时间:2016-08-16 08:59【

一、气源方案整合前后

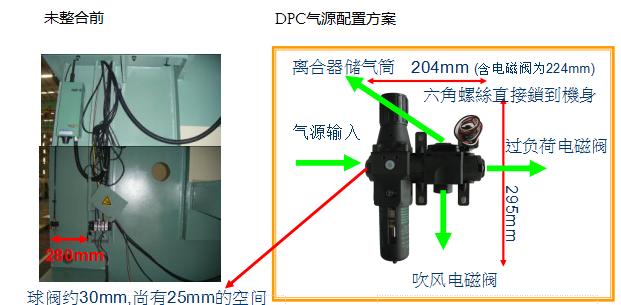

气源方案整合前后对照

二、固定座安装注意事项

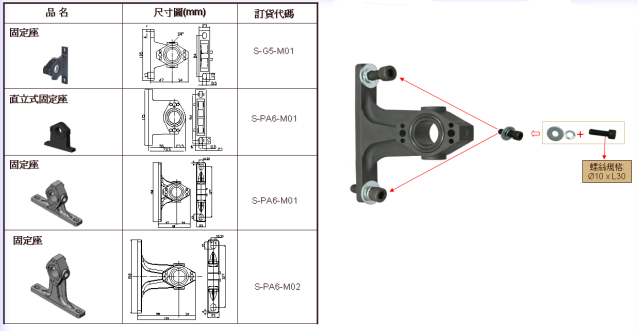

固定座安装

当把固定座安装在机台时,需使用上图的螺丝规格,并加衬两个华司于蝶丝在因定座的接触面。

依照本公司的建议安装,在冲床的应用下,因为是尼龙材质的固定座,不但安装方便而且有防震的效果满足贵公司的需求。

三、安装步骤

一般安装气源处理元件的步骤:

1.缠绕料带到第一段镀锌管两端

2.一端接过滤减压阀

3.另一端与四通进行连接

4.四通再接转换接头接压力开关

5.四通另一端则接到离合器

6.四通另一端则再接电磁阀到过负荷装置

台湾DPC安装步骤:

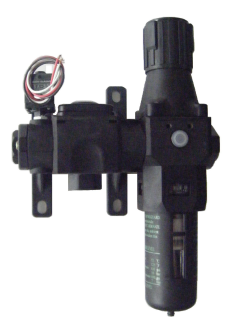

台湾DPC气源处理元件安装步骤

准备上图的气源处理元件,再各个出口接上快速接头即可。

四、使用台湾DPC气源处理元件的优势:

流程:缩短

工时:减少

维护:方便

风险:降低

品质:更佳

整体:简捷

外观:美观
