过滤器减压阀的工作原理

文章出处:www.airdpc.com/查看手机网址
扫一扫!过滤器减压阀的工作原理扫一扫!
人气:-发表时间:2016-08-08 10:25【

过滤器减压阀的工作原理一般都是压缩空气从P管路进入空气过滤器。一个涡旋板(18)使它产生旋转。包含在空气中的尘埃与水粒经此涡旋运动(离心力)向外抛。并流入到滤清器杯外壳(27)的下面空间。然后空气通过滤筒(20)再一次滤清后流入调压阀

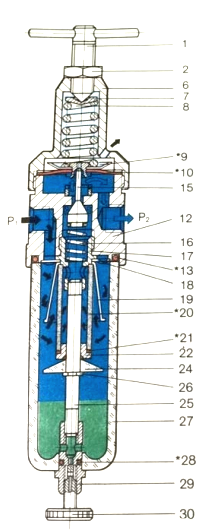

过滤器减压阀原理图

上图1-调整螺丝;2-六角螺帽;4-安装角铁;5-六角螺帽;6-罩盖;7-压力板;8-压缩弹簧;*9-密封;10-膜片;11-螺丝塞;12-阀体;13-O型圈;14-压力气表;15-密封锥;16-压缩弹簧;17-螺纹件;18-涡旋板;19-锥罩;20-滤筒;21-橡胶密封;22-扣环;23-O型圈;24-挡板;25-螺杆;26-固定螺帽;27-过滤器滤杯;28-O型圈;29-排水器;30-螺丝

最后过滤器减压阀的凝结水可以通过一排水阀(29)除去。视调整螺丝(1)所产生的瞋片(10)设定,密封锥(15)允许或多或少的空气流向出口p2。如发现在P2的压力大于在p1,膜片(10)即向上推。压缩空气即能通过罩盖(6)的小孔流向大气。从压力表可以读山此压力。
