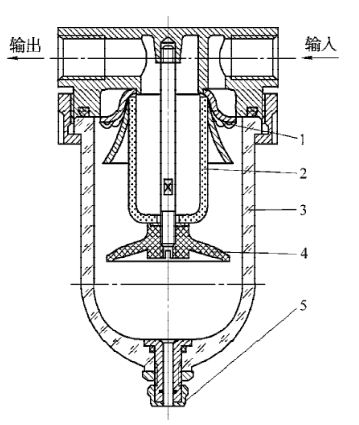

气动元件分水过滤器工作原理图

1-导流叶片;2-滤芯;3-储水杯;4-挡水板;5-手动放水阀

如图所示为气动元件中分水过滤器结构原理，从输入口流入的压缩空气经异流叶片的异流后形成旋转气流，在离心力的作用下，空气中所含的液态水、油和杂质被甩到滤杯的内壁上，并沿着杯壁流到底部。已去除液态油、水和杂质后的压缩空气通过进一步清除其中微小的固态粒子，随后从输出口流出。挡水板是防止积存在滤杯底部的液态油水再次被卷入气流中。
