气动元件空气减压阀的技术条件

文章出处:DPC查看手机网址
扫一扫!气动元件空气减压阀的技术条件扫一扫!
人气:-发表时间:2015-09-25 10:27【

气动空气减压阀又称为气动空气调压阀其主要作用是为了让封闭回路当中的压缩气流保持在一定压力。以下是介绍气动空气减压阀的相关技术条件

1.工作条件

a.工作介质

经除水过滤干净的压缩空气。

b.介质温度和环境温度

介质温度和环境温度均为5-60摄氏度

c.公称压力

空气减压阀(调压阀)公称压力按0.63, 1.00, 1.60Mpa选用。

2.性能要求

a.密封性

a1.内泄漏

空气减压阀(调压阀)在公称压力下,阀处于关闭状态时,出口处应无泄漏。

a2.外泄漏

空气减压阀(调压阀)输入公称压力,在锁紧盖处、膜片连接处、压力表连接处、螺塞应无泄漏。阀芯杆顶端为硬质密封时,在压力稳定时溢流口处溢流量不大于1 dm3/min,阀芯杆顶端为软质密封时,溢流口处应无泄漏。

3.耐压性

空气减压阀(调压阀)输入1.5倍公称压力,任何零(部)件应无损伤和永久变形。

4.压力特性

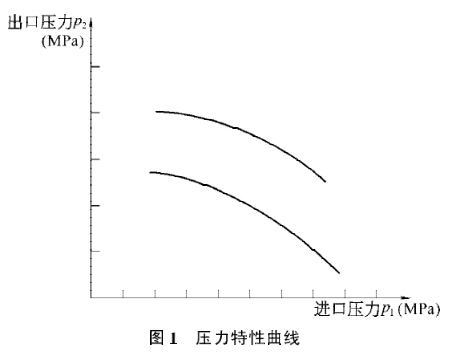

空气减压阀(调压阀)的出口接恒节流孔,其调定后的出口压力随进口压力变化的关系曲线用图1表示。当进口压力调至公称压力时,其出口压力变化值不大于0.05 MPa

空气减压阀(调压阀)压力特性曲线图

5.流量特性

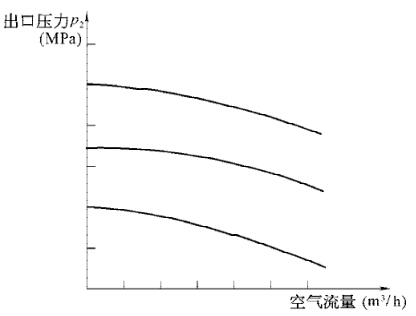

空气减压阀(调压阀)进口压力为公称压力,其出口空气流量(在标准状态下)和出口压力之间的关系曲线用下图表示。

空气减压阀(调压阀)流量特性曲线图

空气减压阀(调压阀)流量特性曲线图

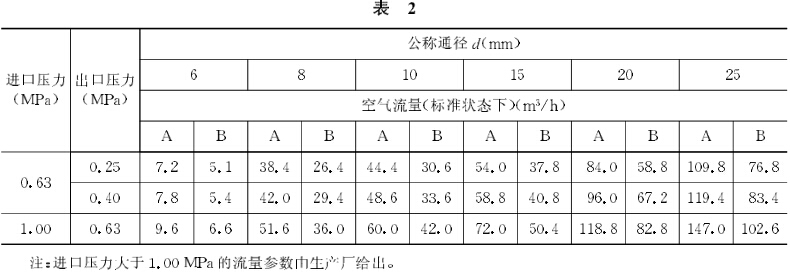

当出口压力降达到0.05 MPa时,相应流量档次的产品的最大流量不小于表2规定值。

进口压力大于1.00MPa的流量参数由生产厂给出-气动空气减压阀(调压阀)技术条件

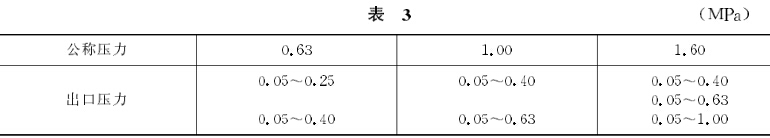

6.出口压力(调压范田)

空气减压阀的出口压力的调节应符合表3中的一种出口压力。

空气减压阀的出口压力的调节

7.压力调节

空气减压阀的进口压力为公称压力,其出口压力在允许的范围内均匀可调,无阶跃现象。

8.溢流特性

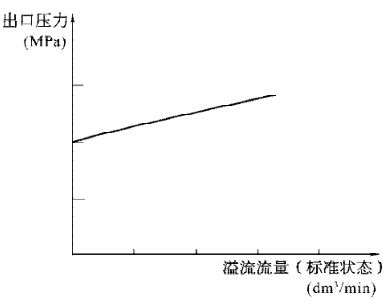

带溢流结构的空气减压阀,在给定压力的条件下,当下游压力超过规定值的35%时应能造成溢流,并绘出出口压力与溢流流量的特性曲线,如图3

空气减压阀(调压阀)溢流流量的特性曲线

9.外观质量

空气减压阀外表面涂层色泽应均匀、光滑,无伤痕及划伤和污垢等缺陷。标牌应端正、无剥落翘角现象,紧固件不得有松动。

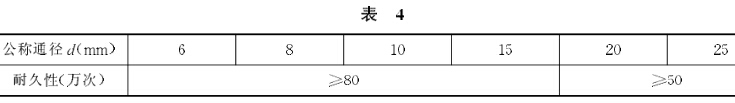

10.耐久性

空气减压阀(调压阀)耐久性,在满足表 4 规定值后仍应符合a,6和7条规定。

空气减压阀(调压阀)耐久性
