气动元件流量特性参数介绍

文章出处:www.airdpc.com查看手机网址
扫一扫!气动元件流量特性参数介绍扫一扫!
人气:-发表时间:2016-02-18 10:24【

气动元件的流量曲线图主要是用来让客户更直观理解气动元件流量和进气口与出气口之间压力降的关系。其中有以下9种表述气动元件流量特性参数值

1.流量能力Kv值和流量系数CV值

流量能力KV值用来表示阀流通能力的一种公制单位,当阀完全打开状态时密度为lg/cm3的清水通过阀的前后压力差值一直在lbar时,每小时通过阀的水体积数(单位m3)。因为1bar≈98.1kPa,所以C值和流量能力Kv值两者之间差不多一样,即1C≈lKV。

流量系数CV值用来表示阀流通能力的英制单位,当阀完全打开状态时压力差一直保持在lpsi(1lbf/in2)时,温度为60°F(15.6℃)水,每分钟流过的加仑数(美制加仑数,1US gal=3.785L)。

2.额定流量下的压力降

气动元件在额定流量下工作,需要测定额定流量下,上下游的压力降来作为元件的流量特性指标由此可知额定流量下的压力降主要是被用来表示不可压缩流态下的浏量特性。

3.流量-压力降特性曲线

经常使用定常法测试原理来确定气动三联件的油雾器以及压缩空气过滤器等压缩的空气在内部流动处于不被压缩流动的范围

4.不可压缩流态下的有效面积A值

5.有效截面积S值

此参数指标适用于压降小于2%时的气动元件

6.流量系数Cd

由于气动元件最小界面位置不容易被确定,所以很难精确测定相关参数

7.声速流导C值与临界压力比b值

此参数指标测定准确性难以同时保证

8.壅塞流态下的有效截面积S值和临界压力比b值

此参数指标可以准确表示出可压缩流态下的气动元件流量特性。

9.流量计算的简易公式

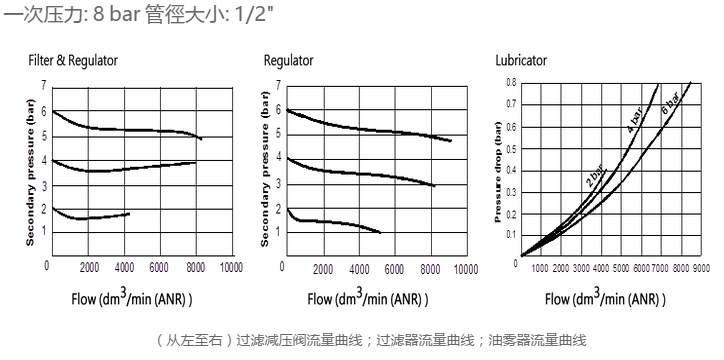

下面是台湾DPC气动三联件PA600的流量曲线图:

pa600气动元件三联件流量曲线图

此文关键字:气动元件流量特性
