三联件的固定节流式微雾型油雾器原理和特点

文章出处:DPC查看手机网址
扫一扫!三联件的固定节流式微雾型油雾器原理和特点扫一扫!
人气:-发表时间:2015-08-18 09:38【

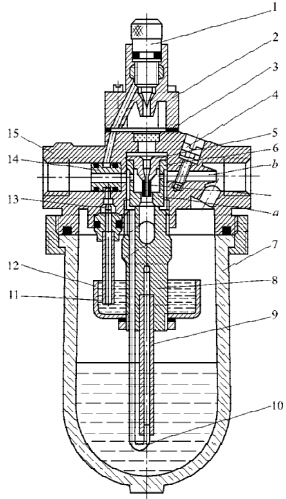

下图为三联件的微雾型油雾器结构原理图。

三联件的固定节流式微雾型油雾器图

三联件的固定节流式微雾型油雾器原理图

1-油量调节针阀;2-视油器;3-滤芯;4-调节螺钉;5-喷嘴;6-喷雾套;7-油杯;8-接头9-导油管;10-输气小管;

11-吸油管;12-小储油杯;13-单向阀;14-套管;15-阀体

1.三联件的微雾型油雾器结构特点有以下3点:

1)设置了油雾浓度调节螺钉4,旋入浓度增大,旋出浓度减小。

2)必须先停气后加油。

3)通过视油器滴下的油量中只有5%-10%随气流输出。在用油量调节针阀来调整滴油量时,应调节到供油量的10-20倍。

2.三联件的固定节流式微雾型油雾器的工作原理

压缩空气从输入口进入三联件的微雾型油雾器后分为三路,一路进入喷雾套6,经喷口a(环形间隙)及接头8上的斜孔进入油杯8的上腔,使大小油杯的油面受压。

第二路通过接头8中的细长孔和输气小管10,将油杯中的油经导油管9不断地注入小油杯12中,以使小油杯中一直充满油。从吸油管11通过单向阀13和套管14的环形孔进入视油器2中,经油量调节针阀1调节滴入喷嘴5中的油量。借助节流口a处的高速气流将油带出进行一次雾化。经过一次雾化后的油雾流入油杯的上腔,其中颗粒较大的油粒子重新沉积到杯中的油液中去,而小微粒的雾化油悬浮在上腔。

第三路空气通过喷雾套6的外围间隙,使压缩空气从阀体上的喷口b喷出,引射油杯上腔悬浮的一次雾化油,使其二次雾化,形成更细小的油雾。上海皇祥气动科技有限公司是台湾DPC气动元件中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥(DPC),转载分享时,请保留出处,谢谢!
