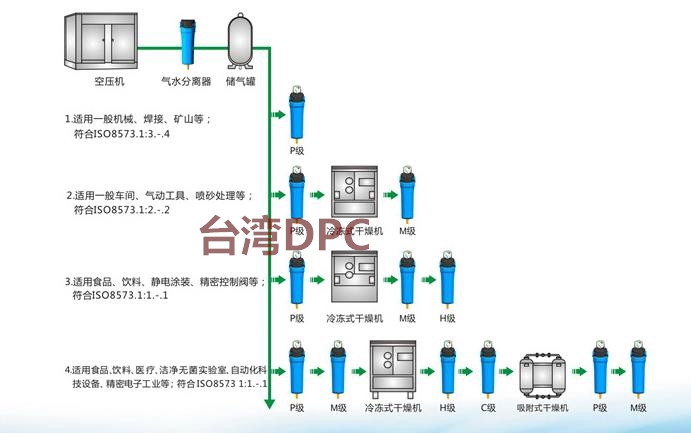

压缩空气站一般是由生产压缩空气的空压机、储气罐和压缩空气净化设备组成。其配置图如下：

生产压缩空气的空压机又分为容积式空压机、活塞式空压机、回转式空压机、滑年式空压机、螺杆式空压机、离心式空压机等等；

储气罐的主要作用是稳定气压和冲击力的缓解作用；

压缩空气净化设备组成

压缩空气净化设备是由干燥和过滤两大设备组成，干燥设备有冷冻式干燥机、吸附式干燥机、模块干燥机和模芯干燥机；过滤设备有前置过滤器、气水分离器、精密过滤器和后置过滤器。

其设备的选用应根据客户的需求，以最低的能耗获得最大的洁净的压缩空气为原则。

压缩空气站在厂（矿）内的布置，应根据下列因素，经技术经济比较后确定：

1、靠近用气负荷中心；

2、供电、供水合理；

3、有扩建的可能性；

4、避免靠近散发爆炸性、腐蚀性和有毒气体以及粉尘等有害物的场所，并位于上述场所全年风向最小频率的下风侧；

5、压缩空气站与有噪声、振动防护要求场所的间距，应符合国家现行的有关标准规范的规定。

压缩空气站的朝向，宜使机器间有良好的自然通风，并宜减少西晒。

装有活塞空气压缩机或离心空气压缩机，或单机额定排气量大于等于20m3/ min螺杆空气压缩机的压缩空气站宜为独立建筑物。

压缩空气站与其他建筑物毗连或设在其内时，宜用墙隔开，空气压缩机宜靠外墙布置。设在多层建筑内的空气压缩机，宜布置在底层。
