在气动行业中必须要了解的5个冷凝液处理方法

文章出处:DPC查看手机网址
扫一扫!在气动行业中必须要了解的5个冷凝液处理方法扫一扫!
人气:-发表时间:2015-07-16 10:34【

上海皇祥气动科技是专业为您解决气源整合的相关疑难问题,是台湾DPC中国区总代理商,拥有42年研发生产气动三联件资质,以及获得世界多国专利,台湾老品牌值得您信耐!!

一.压缩机的设置地点尽可能设置在通风良好的低温场所,以便吸入冷空气。

二.配管

(1)供气主管和支管多采用钢管(镀锌白铁管)。

压缩空气的温度和配管周围有温差时,通过配管的表而积进行放热或吸热,使压缩空气自然冷却产生冷凝液。通常配管多用钢管,但其内表面容易生锈,故应采用镀锌白铁管。另外,为完全防止生锈,希望用不锈钢配管或金属和塑料的复合管。

(2)安装主管时应设置1/100的斜度。

应在主送气管的空气流动方向保持一定斜度。因在管的末端一定积存有冷凝液,故应安装集存冷凝液的集水罐、自动排水器或放水阀。

(3)由送气主管到分支管应在主管上部引出。

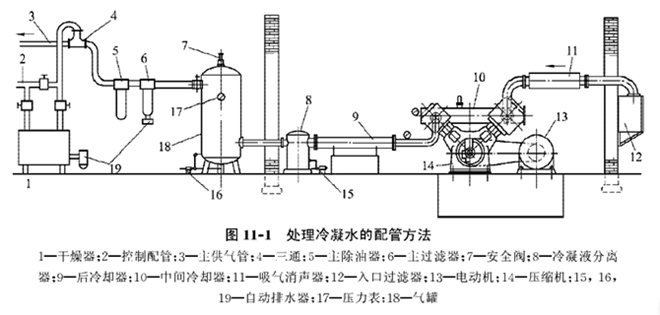

图11-1所示为U形管式引出方法以及冷凝液集水储罐、排水阀的安装情况。

U形管引出方法-DPC气动元件

(4)在控制元件的入口处装单向阀,使在不工作时冷凝液不能反向流动。

三.气源

(1)尽量提高压缩机的出口压力以减少水分例如,将6 m3的自由空气(温度40℃.湿度100%)压到0.5 MPa的压缩空气时,在温度一定时,空气中含有42 g的水分,其余的含水212 g变为水滴分离出去。

(2)冷却装置(后冷却器)的设置用压缩机将空气压缩后的空气温度,对往复式一般可到近200℃,为减少水分,使之冷却是必要的。

四.在连接气动元件时,避免剧烈地流量变化

在连接马达、喷嘴、速度控制阀等元件配管时,因有剧烈地流量变化产生绝热变化,使得冷凝液极易产生。

五.除湿机(干燥器)的设置

使压缩空气经过某种方法强制冷却后除去冷凝液(除湿率97%以上),剩下的是制成的干空气。在空气干燥器中,主要有用氟利昂作冷却剂的冷冻式和用硅胶等作固体吸附剂的吸着式。对冷冻式空气干燥剂的场合,因通常冷到大气压露点一20℃左右,虽因周田温度有所降低或绝热膨胀等原因,只要不冷到一20℃左右,就不会产生冷凝水。

本文源自上海皇祥气动(DPC),转载请保留版权,谢谢!!
