常见的气动元件图形符号

文章出处:DPC查看手机网址
扫一扫!常见的气动元件图形符号扫一扫!
人气:-发表时间:2015-08-31 11:36【

近期有很多客户咨询关于气动元件的图形符号的问题,下面为大家搜集了一些常见的气动元件图形符号,如气动辅助元件的图形符号,流量控制阀和方向控制阀,气缸,管路和一些管路连接口的接头等多种气动元件图形符号。

气动执行元件气缸的图形符号

关于气动执行元件气缸的图形符号

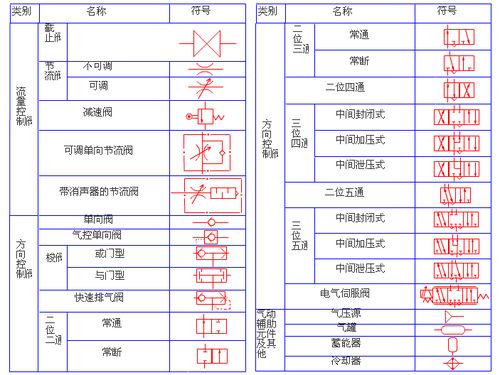

流量控制阀和方向控制阀的图形符号

流量控制阀和方向控制阀的图形符号

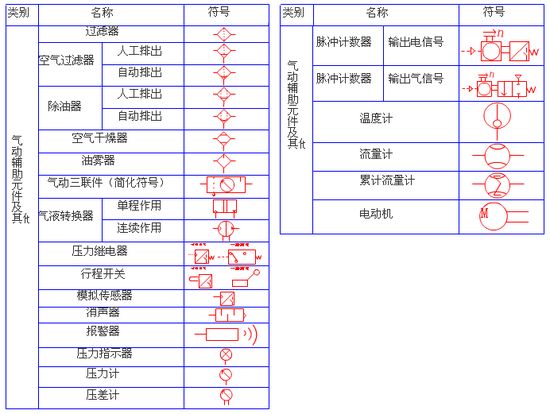

气动辅助元件,过滤器,油雾器,气动三联件等图形符号

上面就是气动辅助元件,过滤器,油雾器,三联件等图形符号,其中关于过滤器的使用大家可以参阅这篇文章,压缩空气过滤器的维护和使用

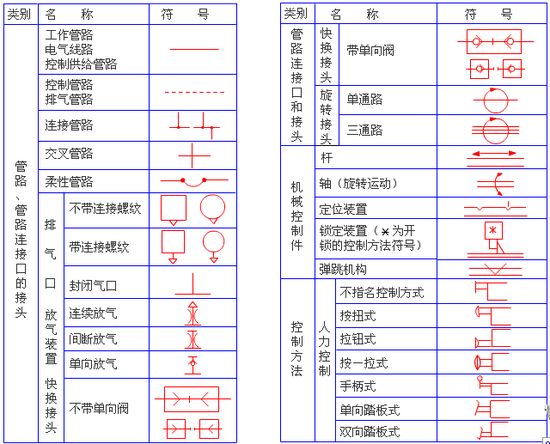

管路及管路连接口的接头图形符号

管路及管路连接口的接头图形符号

控制方法的图形符号

控制方法的图形符号

上海皇祥气动科技有限公司是台湾DPC气动元件生产厂家中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥(DPC),转载分享时,请保留出处,谢谢!http://www.airdpc.com/
