三联件减压阀结构原理

文章出处:DPC查看手机网址
扫一扫!三联件减压阀结构原理扫一扫!
人气:-发表时间:2015-08-31 11:06【

三联件减压阀结构原理,压缩空气由输入端进入压力室,经过滤网过滤后通过阀芯进入输出腔室.榆出腔室有一小孔与弹簧腔室相连,使输出气压直接作用于弹簧膜片上,当输出气压大于膜片上弹簧压力时,膜片向上移动,带动阀芯向上移动,输入气源被间芯隔断,输出腔室内的压缩空气通过膜片和间芯顶部之间间隙进入排空腔室由放气孔排出,使输出压力减小.

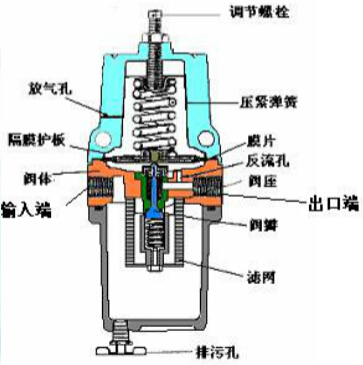

三联件减压阀结构原理图

三联件减压阀结构原理

当输出气压小于膜片上弹簧压力时,膜片向下移动,输入气源通过阀芯和阀座之间间隙进入输出腔室,使输出腔室内的压力上升.只有当输出压力与弹簧压力一致时,阀芯和阀座间隙固定,输出压力稳定.因此只要调整三联件减压阀顶部的调节螺丝,就控制输出压力.上海皇祥气动科技有限公司是台湾DPC气动元件生产厂家中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥(DPC),转载分享时,请保留出处,谢谢!
