三联件中减压阀的2种形式

文章出处:DPC查看手机网址
扫一扫!三联件中减压阀的2种形式扫一扫!
人气:-发表时间:2015-08-24 09:26【

1.三联件中减压阀的溢流结构

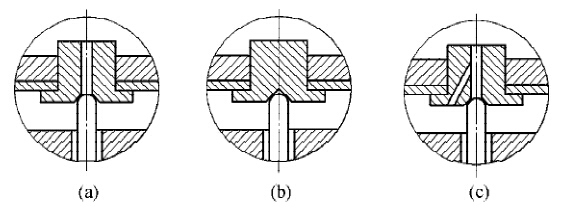

三联件中减压阀的溢流结构有溢流式、非溢流式和恒量排气式三种,如下图所示。

三联件中减压阀的溢流结构

三联件中减压阀的溢流结构

(a)溢流式:(b)非溢流式:(c)恒量排气式

三联件中减压阀的溢流结构有稳定输出压力的作用。当阀的输出压力因某种原因超过调定值时,多余的空气能从溢流口排出而维持输出压力不变。非溢流式减压阀常用于化工有害气体管路,使用时要装一个旁路阀。当需要降低输出压力时,应打开旁路阀,直到稳定在新的调定值上。恒量排气式减压阀工作时,始终有微量空气从溢流阀小孔中排出,它能提高三联件中减压阀在小流量时的稳压性能。

三联件中减压阀的溢流结构是用来保持输出压力稳定,一般溢流面积设计成很小的孔口,在负荷剧烈变化需要大流量溢流场合,应单独使用溢流阀或者使用由三联件减压阀和溢流阀组合而成的溢流减压阀。

2.三联件中减压阀的平衡结构

三联件中减压阀的力平衡结构有膜片式和活塞式两种。

三联件减压阀中采用的膜片一般为有夹层的丁睛橡胶,有平膜片和深波纹膜片两种结构。采用深波纹膜片能克服平膜片在调压过程中所受的径向力作用的影响,能提高阀的稳压性能改

善阀的流量特性。无论是平膜片还是深波纹膜片,使用橡胶膜片式平衡结构的减压阀,其灵敏度高,制造容易。但工作温度受到限制,承受的压力不能太高(若承受的温度、压力较高时,需用金属膜片)。

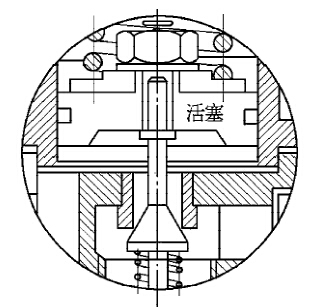

三联件活塞式减压阀

三联件活塞式减压阀是用活塞作为力平衡结构,如上图所示,其主要结构与膜片式相同,只是用活塞代替膜片。特点是阀的体积较小,活塞位移大,灵敏度较膜片式低,制造工艺要求严格,特别适宜于空气介质压力、温度较高的使用场合。上海皇祥气动科技有限公司是台湾DPC气动元件中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!
