三联件中减压阀的选用标准

文章出处:DPC查看手机网址
扫一扫!三联件中减压阀的选用标准扫一扫!
人气:-发表时间:2015-08-25 11:31【

为保证气动自动化系统正常工作,选择使用三联件中减压阀应考虑以下问题:

1)根据要求的工作压力、调压范围和使用流量的最大值及稳压精度来选择三联件中减压阀。

根据系统的使用工作压力不同,三联件中减压阀的输出压力可分级供给。三联件中减压阀的输出流量是主要性能参数,一般与阀的接管口径相对应。若没有足够大的大口径阀供选用,可用几个三联件中减压阀并联输出。但需注意相应的输入、输出管道截面积之和不得小于减压阀公称通径截面积之和。稳压精度要求较高时,应选用先导式减压阀。

2)在易爆有危险的场合,应选用遥控减压阀(外部先导式)。通常,遥控减压阀和小型直动式减压阀配套,将小型减压阀和压力表安装在控制盘上,压缩空气经空气过滤器、减压阀和油雾器后,供给气动装置。

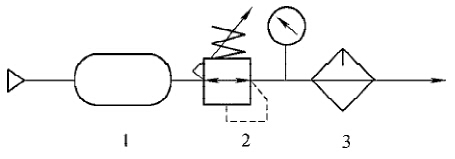

储气罐设置位置-三联件

1一储气罐;2-减压阀;3-油雾器

3)储气罐设置在气动自动化系统的中间气动装置有时为了使工作压力稳定,常需设置一个储气罐。通常这种储气罐容积不大,如储气罐尺寸为200 X 800(26L),建议储气罐就近设置在减压阀上游回路中,如上图所示。

4)安装维护三联件中减压阀可在任意位置安装,但最好能垂直安装,以便于操作。阀体上的箭头方向为气体流动方向,安装时不能将方向搞错。需要时,可拧下气口堵头,安装压力表。安装前,连接管道应用压缩空气将其内灰尘、铁屑等杂物吹掉。

为了延长三联件中减压阀的使用寿命,减压阀不用时应旋松手柄回零,以免使膜片长期受压引起塑性变形。在空气中尘埃较多的地方使用减压阀,必须在阀前安装过滤器。

三联件中减压阀清洗装配时,金属零件应用矿物油洗净,橡胶件用肥皂液清洗后用水洗净并吹干。装配时,滑动部分的表面要涂润滑脂。膜片、密封圈极易划伤,装配时要注意。上海皇祥气动科技有限公司是台湾DPC气动元件中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!
