气动元件溢流阀的结构和原理

文章出处:DPC查看手机网址
扫一扫!气动元件溢流阀的结构和原理扫一扫!
人气:-发表时间:2015-08-26 10:59【

1.气动元件溢流阀的结构

按阀的作用原理,气动元件溢流阀可分为两种类型:微启式(比例作用式)和全启式(又称突开式)。系统内工作压力变化时,阀的开启过程是不一样的。一般,微启式用于气动元件溢流阀,全启式用于安全阀。

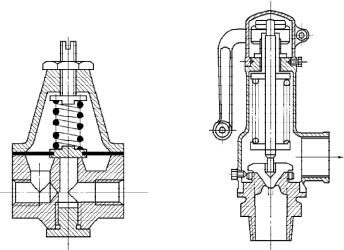

气动元件微启式溢流阀和全启式安全阀

上面左图所示为气动元件微启式溢流阀,该阀的工作特性属于比例作用式,即阀门的开度是随系统中压力的升高而逐渐开启的。因此,阀的排放量也是逐渐增大的,一旦系统中的压力低于调定值,阀门即关闭。这样,有利于保证系统中的工作压力稳定。

上面右图所示为气动元件全启式安全阀,其特点是阀门开启以额定的排放流量迅速排出气体,当系统中的压力稍低于调定压力时阀门即关闭。这样,能保证回路中的压力维持在工作压力而不致下降过多。

2.气动元件溢流阀的使用原理

1)根据系统的最高使用压力和排放流量来选择气动元件溢流阀(安全阀)的型式、规格。

2)为保持气动回路工作压力稳定,要求阀门动作灵敏,开闭压差小,宜选用气动元件微启式溢流阀。

3)不要把有溢流装置的三联件中的减压阀用作溢流阀,除了三联件的减压阀溢流流量很小外,并且三联件的减压阀溢流装置的开启压力较大,不宜用作溢流阀。

4)应注意安全操作规程,特别是用于空压机、储气罐上的安全阀,出厂时都有铅封印记,未经许可,严禁擅自调整弹簧位置。上海皇祥气动科技有限公司是台湾DPC气动元件中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥(DPC),转载分享时,请保留出处,谢谢!
