气源处理元件无热再生干燥器的原理

文章出处:DPC查看手机网址
扫一扫!气源处理元件无热再生干燥器的原理扫一扫!
人气:-发表时间:2015-08-17 09:35【

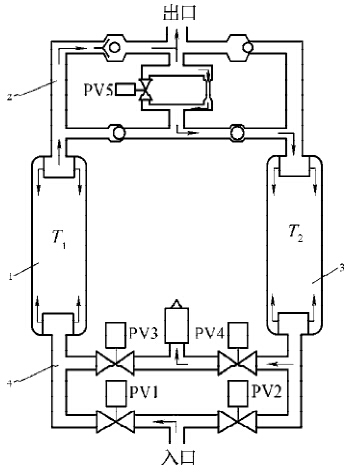

气源处理元件无热再生干燥器的原理的工作工艺流程见下图所示。其中PV1-PV5为管道上的通断式阀,每一周期为10 min时,干燥筒T1和T2隔5min分别切换一次。图示状态时湿空气由输入口经PV1进入干燥筒T1,由筒内吸附剂吸附了大量水分后成为干燥空气由输出口输出。从输出口处引出总量的15%干燥空气经节流减几通入干燥筒T2中,对筒中已吸附大量水分接近饱和的吸附剂进行脱附后经PV4排入大气。

气源处理元件无热再生干燥器结构原理图

气源处理元件无热再生干燥器结构原理图

半周期后,阀被切换,输入的湿空气改经PV2进入干燥筒T2,干燥后从输出口输出。同样,输出空气的约15%被节流减压后引入T1,使T1内的吸附剂脱附,空气经由减压阀PV3排到大气中。

PV5的作用是在摊次切换前对干燥筒充压,以保证干燥器的连续正常工作,充压时间约30s.

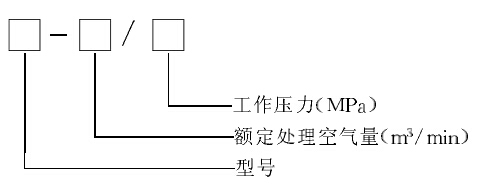

国产气源处理元件干燥机的型号规格。

国产气源处理元件干燥机的型号规格。

气源处理元件无热再生干燥器的时间控制可由同步电机带动凸轮定时使PV1-PV5换向,以满足工艺流程的时间分配要求。在有爆炸危险的场合,可采用全气控方式操纵阀门。上海皇祥气动科技有限公司是台湾DPC气动元件中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥(DPC),转载分享时,请保留出处,谢谢!
