自动可变节流式普通型油雾器作用原理

文章出处:www.airdpc.com/查看手机网址
扫一扫!自动可变节流式普通型油雾器作用原理扫一扫!
人气:-发表时间:2015-08-17 09:15【

自动可变节流式普通型油雾器作用原理与三联件中固定节流式普通型油雾器的工作原理基本相同,主要的区别在于空气流经油雾器的节流形式由固定节流变为自动可变节流。自动可变节流机构实际上是一个由弹性材料制成的空气流量传感器,见下图中的空气流量传感器3。

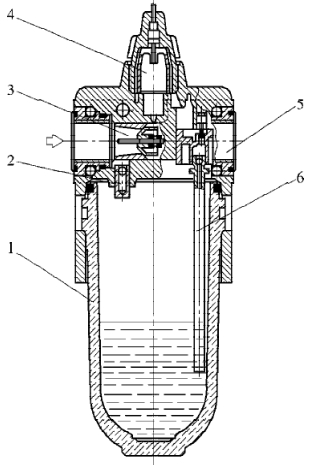

三联件中自动可变节流式普通型油霎器

自动可变节流式普通型油雾器

1-油杯;2-截止阀;3-空气流量传感器;;4-油油器;5-单向阀;6-吸油管

其主要作用是,空气流量较小时,传感器的变形量也小,即流通面积也小,使空气流经三联件中油雾器产生的压降较大;但随着空气流量大,其变形量也增大,即流通面积增大,结果使压降增幅减小。两种三联件中油雾器的空气流星与压降之间的关系如下图所示。图中,自动可变节流式的压降么P随空气流量9的变化率要小于固定节流式的变化率,且前者的p-q曲线大致成直线。由此可见,当空气流量变化时,无需作任何调节,其油雾浓度基本保持恒定。这是采用自动可变节流机构的油雾器的显著优点之一。

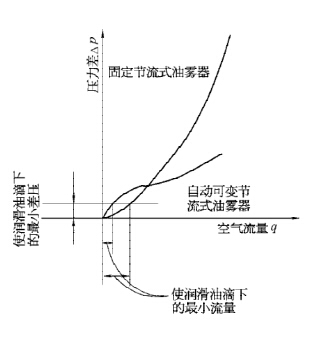

三联件中自动可变节流式油雾器与三联件中固定节流式油雾器流量特性的对比

自动可变节流式油雾器与三联件中固定节流式油雾器流量特性的对比

此外,从自动可变节流式油雾器与三联件中固定节流式油雾器流量特性的对比图还可看出,当空气流量较小时,三联件中自动可变节流式油雾器产生的压降较三联件中固定节流式油雾器产生的压降大,故三联件中自动可变节流式油雾器的起雾流量较小。这是三联件中自动可变节流式油雾器的另一大优点。上海皇祥气动科技有限公司是台湾DPC气动元件中国区总代理,拥有32项多国专利,持续研发生产42年,专业老品牌值得您的信赖!

本文源自上海皇祥(DPC),转载分享时,请保留出处,谢谢!
